stm32 usb 使用typec接口电路

芯片：stm32f411ret6

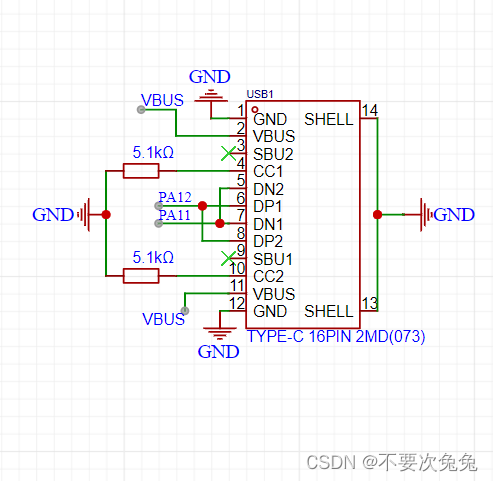

电路图：只是device模式。

测试步骤：

stm32 cubemx配置usb加cdc模式，在dp引脚配置为上拉。

烧写代码后就可以看到一个虚拟串口设备了。

注意：

stm32的usb做了阻抗匹配，然后内部也有相应的上下拉电阻。所以信号线直接连就可以，但是配置的时候上下拉电阻要自己设置。

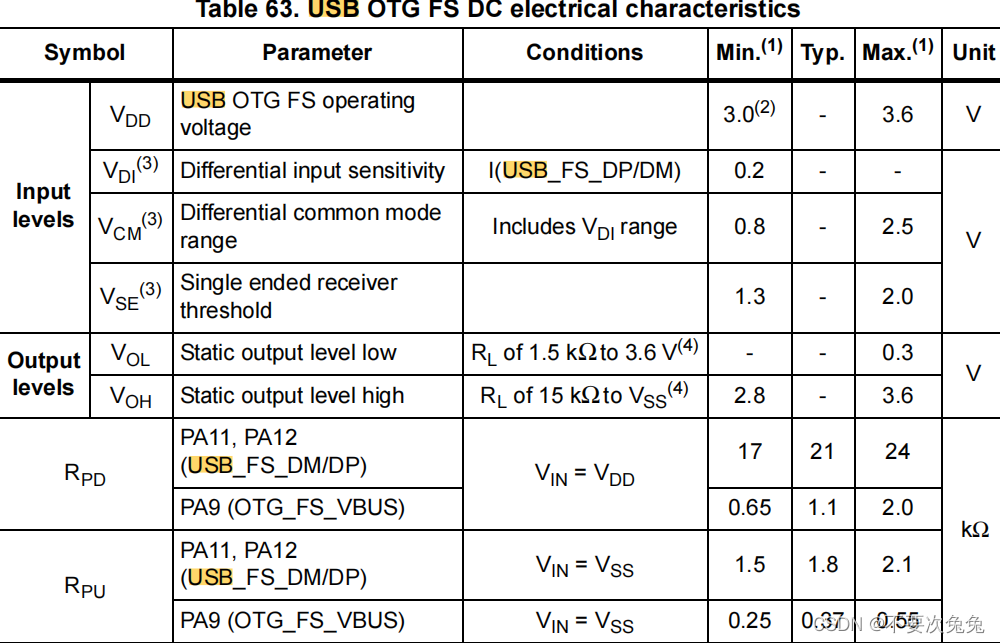

这是f411的数据手册。
